功分器是微波電路設計中常見的一種無源元器件，又被稱為功率分配器，顧名思義就是將輸入功率按照一定比例分配成N路功率輸出的一種微波元器件。如圖所示，P0端進入的信號分為兩路信號從P1和P2端輸出。

       在多數的微波電路系統中，功分器是一個極其重要的元件，在微波電路中有著廣泛的應用，可以將基站的發射信號分配成多路信號輸出給不同天線，同時也能將天線接收到的信號返回基站。

      功分器分類

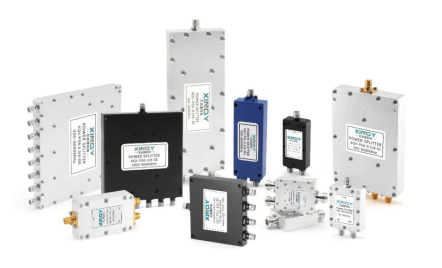

      功分器的種類有很多種，按功率分配路數可以分為：二功分、三功分、四功分等功分器（如下圖）。

       此外，還可按功分器結構類型分，最為常見的是微帶型功分器和電阻型功分器兩種類型。

       電阻型功分器：

       內部采用電阻器件對信號進行分配。

       微帶型功分器：

       微帶型功分器內部使用四分之一波長結構進行阻抗變換并進行功率分配。

       電阻功分器最低工作頻率可到DC(直流)，工作頻率范圍較寬，通常用于測量儀器以及被測設備之間的系統連接，損耗相對較大，隔離度較低。其隔離度與插損相當，對于2功分來說，理論隔離度或插入損耗標稱值為6dB。

       微帶型功分器工作頻率通常大于數百MHz，插入損耗較低，對于2功分來說，理論分配損耗為3dB，有著很好的幅相平衡度和極佳的隔離度。因此被廣泛應用在生活之中，比如應用在雷達、導航、衛星通訊等系統?？梢钥闯?，微帶功分器在微波電路中是有較為廣泛的應用，它可以在不影響信號質量的情況下將同一信號分發給不同天線，從而提高天線的覆蓋率和可靠性。

       微帶功分器指標

       微帶功分器的主要參數有功率損耗（包含插入損耗、分配損耗和反射損耗）、電壓駐波比、頻率范圍、功率分配端口間的隔離度、相位平衡度等等。

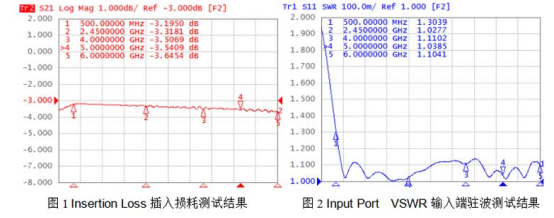

       好的微帶功分器需滿足優異的電壓駐波比、極低的插入損耗以及良好的隔離度，但目前市面上的功分器大部分都有插損大、隔離度差的問題，特別是微帶功分器采用微帶設計，如若損耗大，再經過功分器積累會造成更大的損耗，造成信號損耗，所以生產商需要有豐富的經驗和完善的技術流程才能生產出高質量的微帶功分器。像芯啟源科技的微帶功分器，為滿足高隔離、低插損的要求，將插入損耗控制在≤1dB（未含理論損耗3dB），同時優異的駐波比使其能夠支持需要精確測試應用的場景，滿足高精度的測試要求。

       高質量的材料和設計 產品更可靠

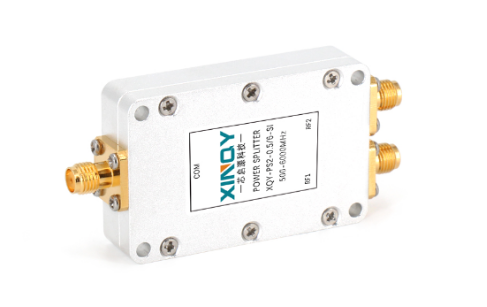

       深圳芯啟源微帶功分器的連接器產品內部采用優質高頻板材以及精密的內腔設計，同時功分器外部也采用銀色噴砂本導工藝，可靠性更高，耐磨性、耐腐蝕性更好，能滿足較為惡劣的使用環境。

      芯啟源科技對連接器的工藝和材料的高標準要求，其功分器連接器是選用自主研發設計、生產的黃銅鍍金連接器，耐腐蝕、耐磨損，能進一步提升器件性能。

       并不是所有的射頻微波企業都能做出高隔離、優駐波的微帶功分器，優質功分器與劣質功分器在性能上以及價格上可能存在著較大差距。一般來說，影響微帶功分器的的因素可能是企業的技術實力以及項目經驗這兩個方面。

      位于深圳的芯啟源科技公司，是專業從事射頻、微波、毫米波器件設計、研發以及生產的公司。由十多年來從事射頻微波領域的專業、高精尖技術開發人員組件而成，結合行業的優勢資源，經驗豐富且技術領先于業內。目前他們提供的產品涉及射頻微波互聯功能器件、電纜組件、微帶功分器、碼流卡、頻率特性分析儀等設備，產品可媲美國外的高端產品，是許多業內廠家換設備的首選。

       芯啟源科技的射頻同軸連接器有幾大優勢：頻帶寬、隔離度高、可靠性高，而且還可以定制，有需求的可以咨詢了解下。
