作為射頻工程師和測試人員，在日常的工作過程中，接觸最多的設備除了測試儀表、校準件和連接線纜之外，就是各類不同規格的射頻微波轉接器了。在射頻和微波應用領域中，選擇正確的轉接器十分重要，射頻微波轉接器的選擇關乎我們儀器的測試數據是否精準。那我們要如何選擇射頻微波轉接器呢?下面就由小編來為您詳細講解一下。

　　射頻微波轉接器是電子測量中必不可少的重要部件，是被測件與測試儀器的連接橋梁，不僅能實現信號的傳遞，還在保障通信質量、降低信號損耗這些方面起到了重要作用。在微波領域會用到許多轉接器，每種轉接器的設計都有著特殊的目的和應用。

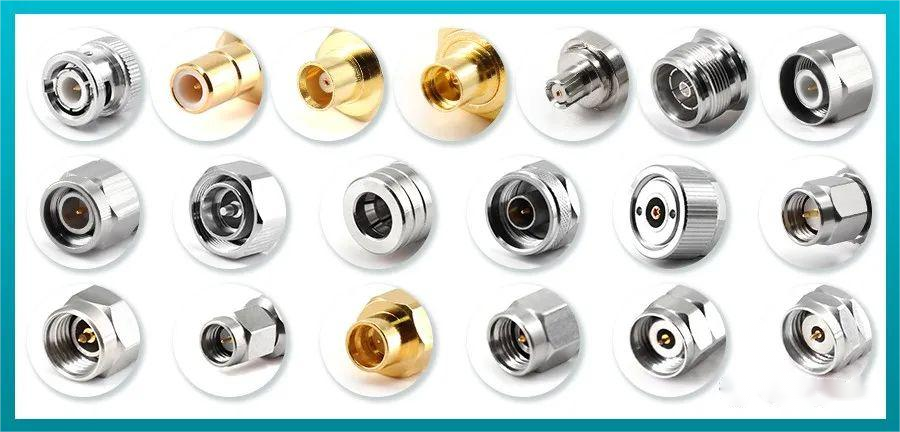

　　對于測試工程師而言，經常用到的轉接器有N型、BNC型、SMA型、3.5 mm、2.4 mm、1.85 mm這幾種。我們先來選取一些比較常用的轉接器了解一下：

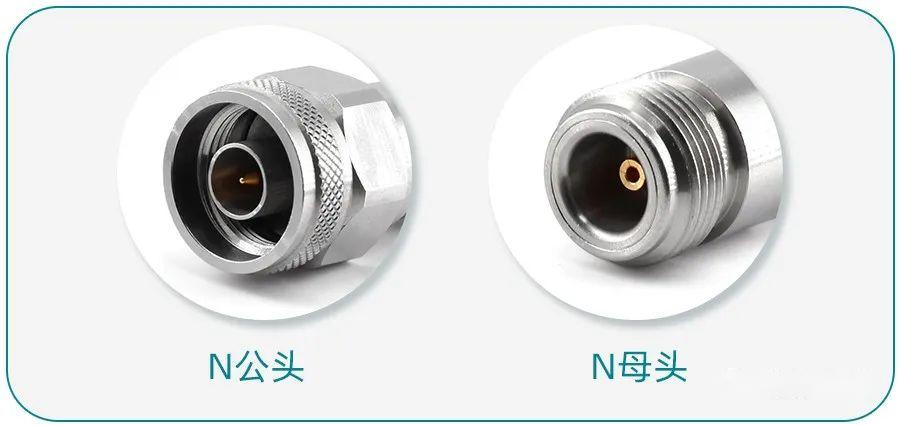

　　N型同軸轉接器

　　是采用螺紋轉接器結構的一種中大功率轉接器，具有抗震能力強、可靠性高、機械電氣性能好的特點，常用于射頻模塊的射頻連接、避雷器、功分器、合路器等領域。

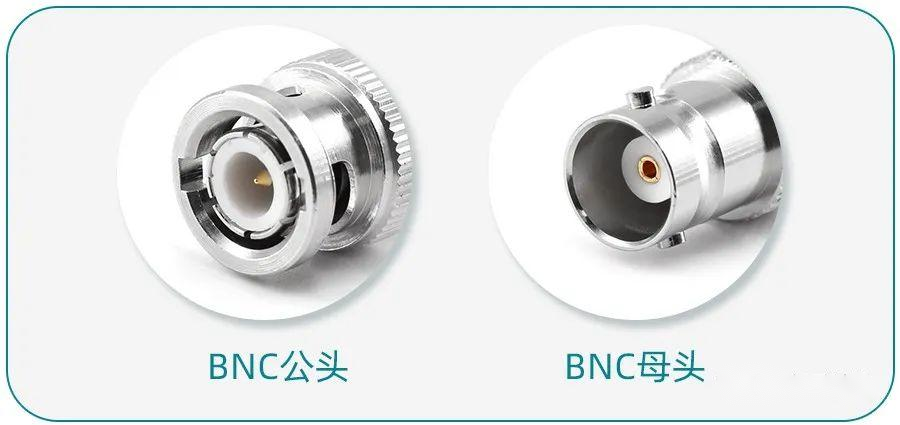

　　BNC同軸轉接器

　　一種卡口式射頻同軸轉接器，具有連接快速、接觸可靠的特點，廣泛應用于無線電設備和電子儀器領域。

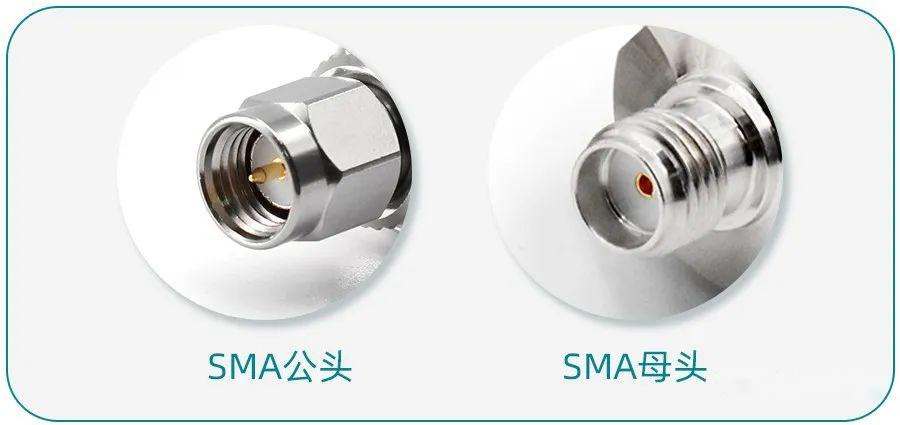

　　SMA系列轉接器

　　一種應用廣泛的小螺紋連接同軸轉接器。它具有優良的壽命和高可靠性，廣泛應用于微波設備和數字通信。

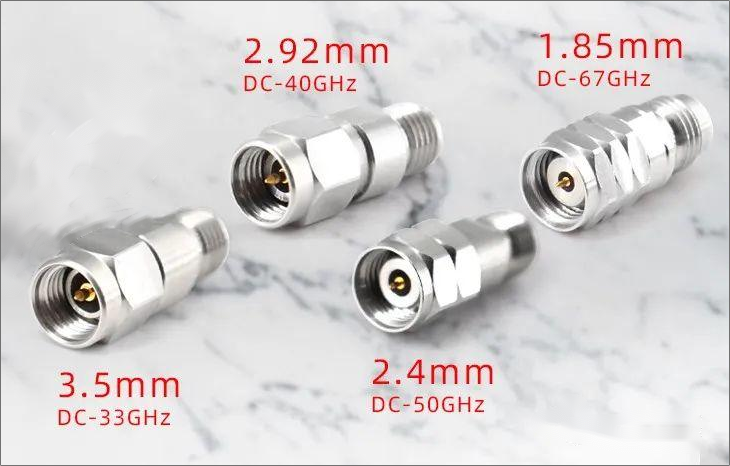

　　3.5mm、2.4mm、1.85mm轉接器

　　外導體內徑為3.5mm、2.4mm、1.85mm特性阻抗為50Ω的轉接器。2.4mm和1.85mm它們的內徑尺寸更小，所以工作頻率更高，這兩種轉接器之間機械兼容可以互連。且2.4mm和1.85mm轉接器電氣性能、使用壽命均高于SMA轉接器，因此較適合于測試行業使用。

　　選擇射頻微波轉接器要考慮哪些因素？

　　阻抗：與其他的微波器件一樣，特性阻抗是一項基本指標，轉接器特性阻抗有50Ω和75Ω兩種，幾乎所有的射頻轉接器都是標準的50Ω阻抗，唯一例外的是75Ω電視系統的轉接器。

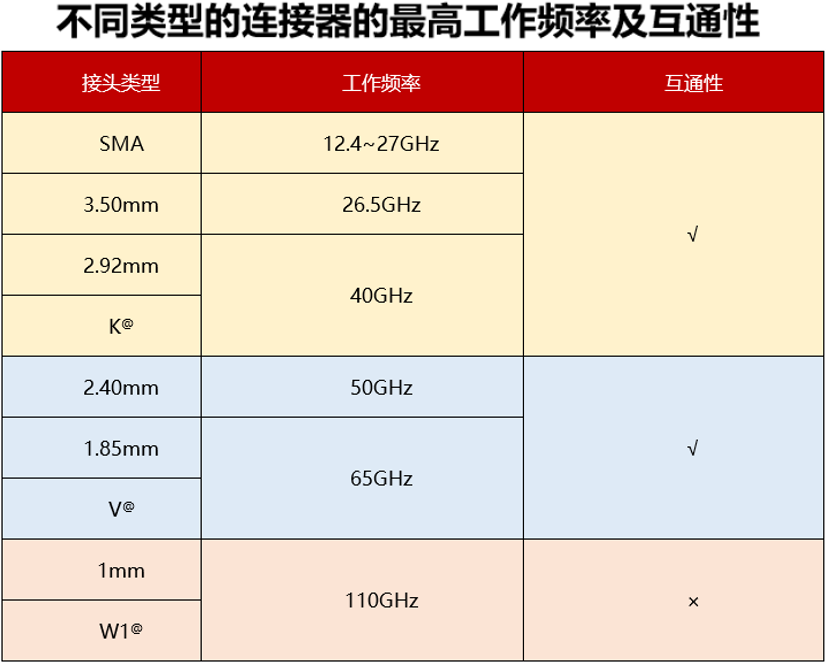

　　頻率范圍：射頻工作頻率從0Hz開始，分為幾個檔次，轉接器的頻率范圍一定要關注，一般來說，外導體的尺寸越小，轉接器的工作頻率就越高。

　　插入損耗：插入損耗是轉接器的一個重要指標，正常轉接器的插入損耗在0.1-0.5dB之間，如果插入損耗太大不建議選擇。

　　電壓駐波比：電壓駐波比是評估射頻微波轉接器的最重要的指標之一，通常用電壓駐波比來衡量轉接器的優劣。一般情況下，電壓駐波比的范圍應保證在1.2以內。但并不是一定要達到1.2.有的則是在1.5或者2以下都是滿足要求的。

　　除了要注意以上的電氣性能外，轉接器的可靠性、穩定性以及耐久性都是需要考慮的因素。綜上可以看出，只有優質的制作和生產工藝才能制造出符合各項指標和特性的轉接器，這對轉接器制作商的技術實力和制造工藝有較高的要求。

　　要選擇符合高標準的轉接器制造商，推薦芯啟源科技公司，他們一直致力于射頻微波電子器件的開發制作，擁有一批高精尖的專業射頻技術開發人員，其推出的射頻微波轉接器有著以下優點：

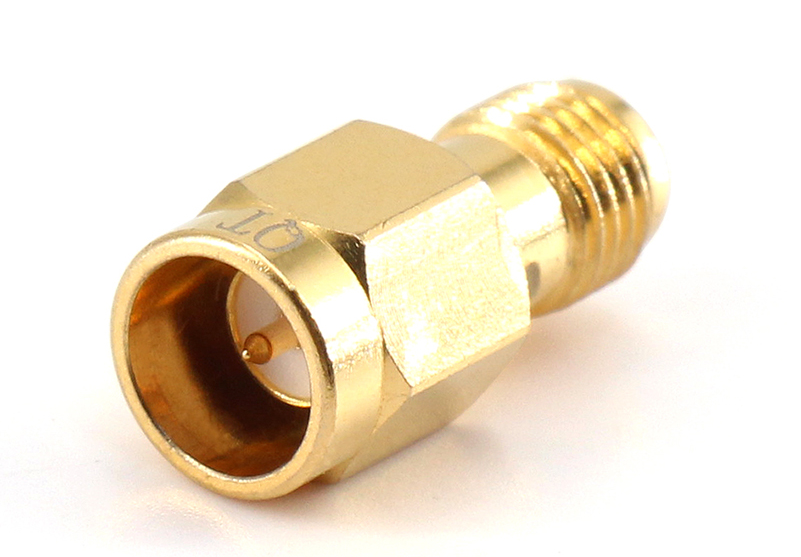

　　穩定性高：芯啟源科技推出的射頻微波轉接器外殼采用黃銅材質，表面增加了鍍金處理工藝，能通過48小時鹽霧測驗，具有較高的可靠性，可以讓轉接器在惡劣的環境下還能保持穩定的信號傳輸和連接狀態，具有更高的穩定性和可靠性，能夠滿足高端的應用場景需求，廣泛應用在軍工、航空航天、雷達衛星、無線通信等領域。

　　使用壽命長：芯啟源科技推出的轉接器結構穩定，導體材質選用金屬鍍金工藝，使用壽命更在500次以上。

　　駐波比優異：芯啟源科技轉接器駐波比在1.2：1.同時插入損耗為0.21dB，性能優異。

　　同時為了保證轉接器的使用穩定性，確保其在各種不同的環境下也能正常工作，芯啟源科技也對此進行了優化，使其能在-55℃~+165℃的環境下正常工作。

　　總的來說，射頻微波轉接器是重要的信號傳輸連接器，應用非常廣泛，在選擇轉接器時，要根據具體的應用場景、綜合各項指標進行選擇。
